Що охоплює система
Інженерія будинку: світло, тепло, повітря.
Нижче три категорії: що входить у тариф, що робимо за окремі гроші й за що не беремося взагалі. Останню варто прочитати уважно. Вона економить час нам обом.
Керування світлом
Вручну та за розкладом・Димування・Сценарії・RGB і LED-стрічки・Сценарій «усе вимкнути»
Усі тарифиКлімат контроль
Тепла підлога・Охолодження・Зонні термостати・Датчики температури підлоги・Обмеження за підлогою
Core і FullВентиляція
Рекуперація тепла та вологи・Режими за розкладом・Контроль фільтрів
Core і FullТепловий насос і котельня
Моніторинг・Погодозалежна крива・Гаряча вода・Стан насосів і контурів
FullСенсори
Температура・Вологість・Рух・Освітленість・Датчик підлоги в кожній зоні
ВходитьАналітика
Історія показників・Графіки・Щомісячний звіт・Доступність живлення
З планом обслуговуванняШтори та жалюзі
Ручне та планове керування・Ціна за кожен привід, бо кожен треба калібрувати окремо
ОпціяВорота та гараж
Із блокуваннями та задокументованим безпечним станом・Власний приймальний тест
ОпціяОхорона, відео, мультимедіа
Сигналізація, пожежна безпека, камери, аудіо・Можливість інтеграції треба спершу дослідити
Не продаємоЕнерготрейдинг
Свідомо поза продуктом・Тягне за собою залежність від хмари
Не продаємоГоловне правило
Home Assistant у нас — це екран. Думає не він.
Вимкніть контролер — у будинку й далі буде тепло, світло і свіже повітря.
Кожна підсистема тримає свою логіку у своєму обладнанні. Контролери освітлення та теплої підлоги зберігають програми. Вентустановка веде власний режим. Тепловий насос сам рахує погодозалежну криву й сам гріє воду. Нічого з цього не чекає ні на сервер, ні на хмару, ні на нас.
Ми це перевіряємо руками. На пусконалагодженні знеструмлюємо контролер і дивимося, що будинок працює далі. Результат іде в акт приймання, який ви підписуєте.
Опалення та охолодження
Зонні термостати, датчики підлоги та клапани живляться від свого контролера. Уставки тримаються.
Вентиляція
Установка виконує свою програму, разом з рекуперацією тепла та вологи.
Світло та вимикачі
Клавіша діє напряму на контролер освітлення. Більше по дорозі нічого немає.
Гаряча вода
Тепловий насос і котел зберігають свої цикли бойлера та пристрої безпеки.
Єдине вікно
Один екран на весь будинок, віддалений доступ, спільні сценарії та історія показників.
На чому це побудовано
Усе працює на контролерах i3 Atom у вашому щиті.
Програми освітлення та теплої підлоги записані в самі контролери в щиті й виконуються там постійно. Вони не залежать від комп'ютера з панеллю керування: якщо його вимкнути, вимикачі, термостати й клапани працюють далі так само.
Між собою контролери говорять по Modbus через RS-485 за принципом «мультимастер». Є аналогові входи під термістори й фоторезистори, цифрові під клавіші та датчики руху, інтерфейсні 1-Wire, а також вбудовані давачі струму, щоб бачити, чи навантаження насправді ввімкнулося.
Для проєкту це означає одну практичну річ: змонтувати систему може будь-який кваліфікований електрик за нашою документацією. Сертифікований інсталятор конкретного бренду не потрібен, і ви не стаєте заручником однієї компанії.
- Шина
- Modbus через RS-485, «мультимастер»
- Монтаж
- DIN-рейка, 2U / 6U / 9U
- Входи
- Аналогові, цифрові, 1-Wire, давачі струму
- Інтеграція
- MQTT, Modbus до обладнання третіх сторін
- Хто монтує
- Будь-який кваліфікований електрик
Фактичний склад щита в референсному будинку
| Контролер | Модель | Що на ньому |
|---|---|---|
| C91C | Atom Oxygen + DCD12 | освітлення — 27 контурів, усі 12 LED-димерів |
| 4D68 | Atom Oxygen + R12 | освітлення двору, компаратори підлоги, реле котельні, фанкойл |
| 0F19 | Atom Hydrogen N | датчики клімату та контури ПІД |
| 015D | Atom R6A12 Extension | правила, змінні та клапани зон |
Моделі підбираються під проєкт. У серії Atom є контролери під слабкострумові навантаження, під димування до 300 Вт на канал, під потужні та індуктивні навантаження, під трифазні електрокотли й компактні вузли на 2U. Що саме стане у ваш щит, залежить від кількості контурів, типу кожного навантаження й топології шини. Це вирішується на етапі проєктування і далі не змінюється.
Що входить у постачання
П'ять речей, які ви отримуєте.
- Не коробка з гаджетами
- Ви платите за проєкт, конфігурацію, перевірку та пакет документів.
- Не погодинна робота
- Ціна фіксована й погоджена до початку робіт.
- Не залежність
- Усі доступи та повна копія конфігурації переходять до вас при передачі.
Проєктування
Підбір обладнання, таблиця входів-виходів, план щита та клемників, кабельний журнал, топологія шини. Пишемо так, щоб бригада могла працювати за цими документами, не телефонуючи нам.
Конфігурація
Контролер, налаштований під ваш будинок, і панель керування, намальована на вашому власному плані.
Пусконалагодження
Перевіряємо контур за контуром, зону за зоною: чи все справді там, де каже креслення. Результат — підписаний акт приймання.
Передача
Навчання мешканців, повний пакет документації, гарантійні умови та ваші адміністративні доступи.
Обслуговування — за бажанням
Моніторинг, резервні копії, оновлення, сезонний огляд і щомісячний звіт. Купується окремо, скасовується будь-коли. Будинок працює і без нього.
Панель керування — це ваше креслення
Панель — це план вашого будинку.
Це план освітлення з реального проєкту. Ми беремо креслення таким, як воно є, і не перемальовуємо його під себе.
Кожен світильник на плані прив'язаний до свого контуру. Те, на що ви натискаєте, має той самий номер, що й бирка в щиті та рядок у кабельному журналі.
- Приміщень розміщено
- 16
- Контурів прив'язано
- 44 — 32 комутовані, 12 димованих
План лишається впізнаваним для всіх, хто працював над будинком. Власник, архітектор і електрик дивляться на ту саму геометрію й користуються однією нумерацією.
Панель у роботі
Той самий план, тільки з показниками.

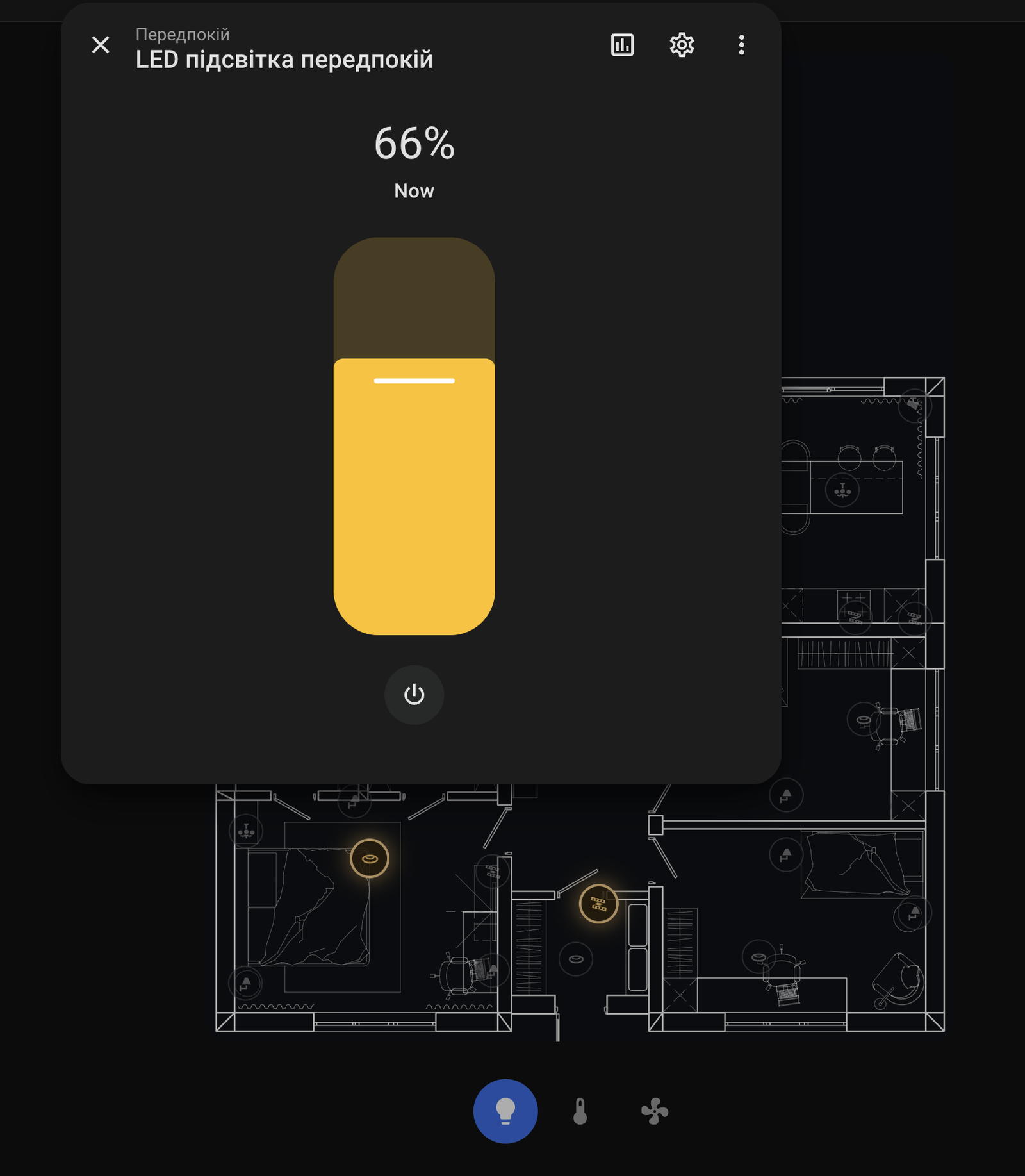

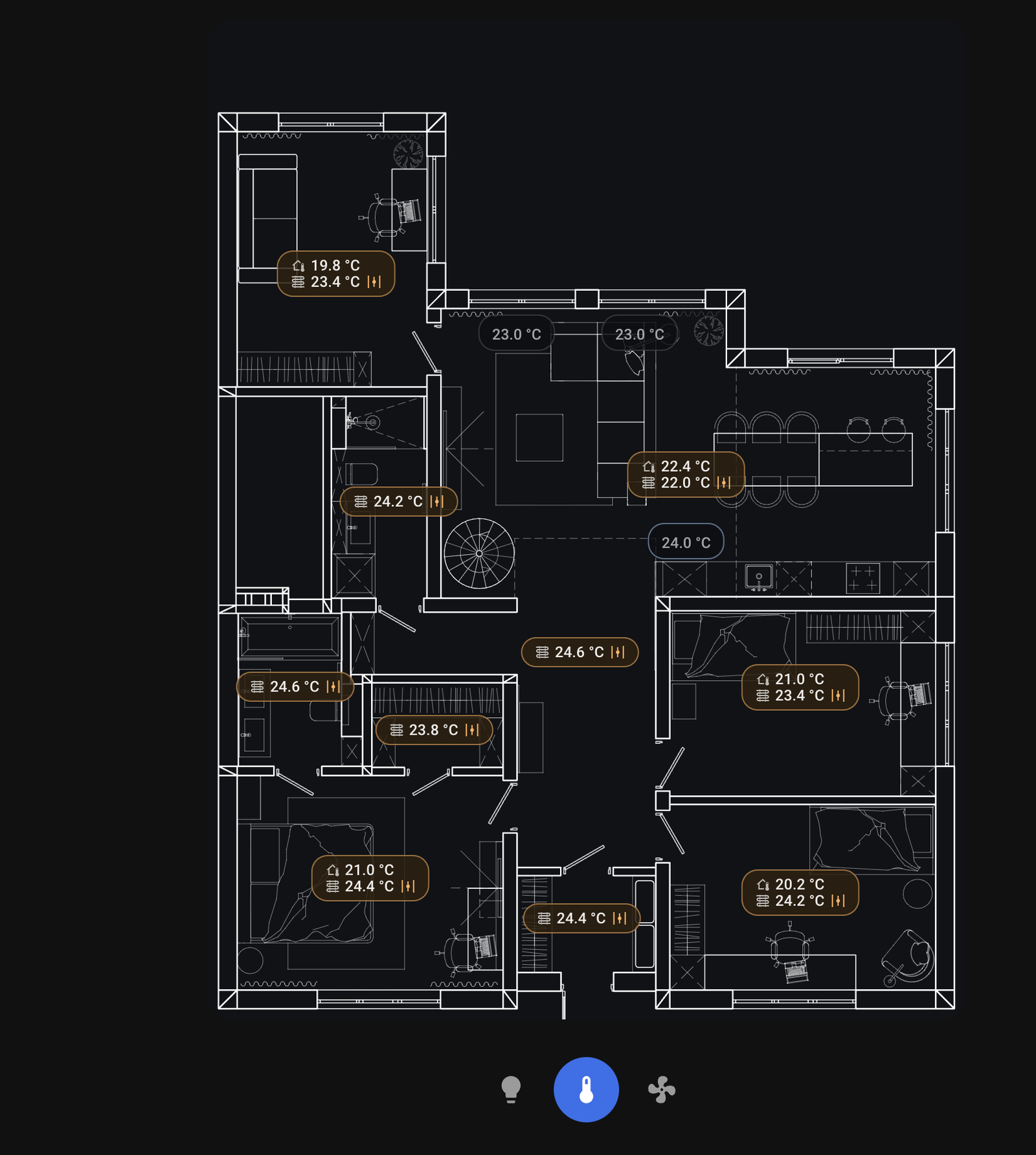

Унизу панелі три вкладки: світло, клімат, вентиляція. План будинку щоразу той самий, змінюється лише шар показників над ним. Натиснувши на будь-який значок, ви відкриваєте керування.
Котельня з показниками наживо
Видно, що насправді робить тепловий насос.

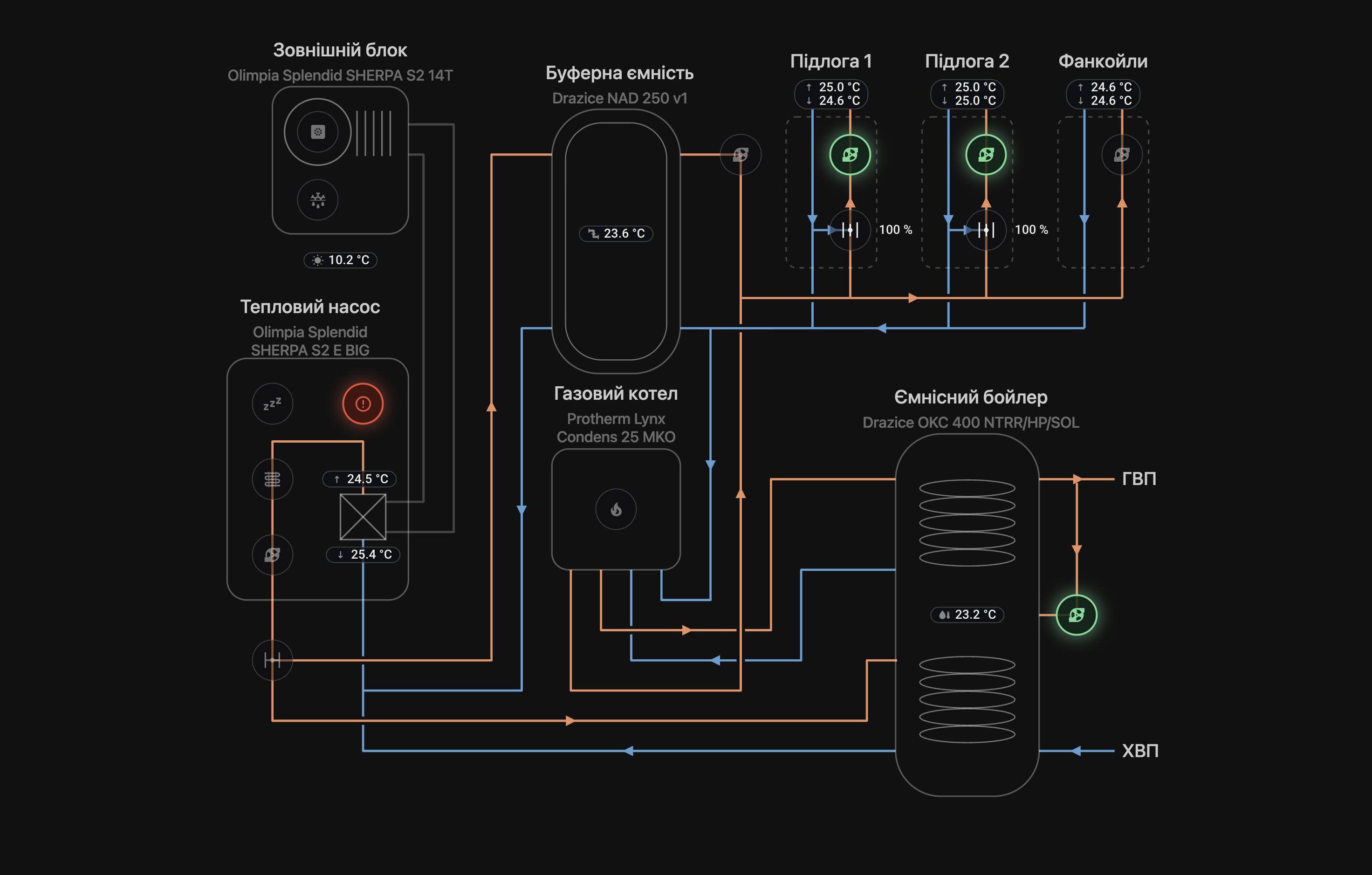

Це робоча панель, а не ілюстрація. Температури подачі та зворотної лінії, стан кожного насоса, положення змішувачів і режим теплового насоса стоять там, де фізично стоїть обладнання. Подача теплим кольором, зворотна лінія холодним.
- Тепловий насос
- Olimpia Splendid SHERPA S2 E BIG
- Зовнішній блок
- SHERPA S2 14T
- Буферна ємність
- Drazice NAD 250
- Ємнісний бойлер
- Drazice OKC 400 NTRR/HP/SOL
- Резервне тепло
- Protherm Lynx Condens 25 MKO
- Вентиляція
- Jablotron Futura, з рекуперацією
Одразу про межу. Така схема виходить для тієї конфігурації котельні, яку ми моделюємо: тепловий насос, за потреби буфер, кілька контурів, за потреби бойлер. Якщо котельня влаштована принципово інакше, ви отримаєте панель із плитками — ті самі показники, просто без картинки.
Коли проєктується інтеграція
Найкраще — поки креслення ще можна правити.
Позиції вимикачів, групування контурів і світлові сценарії вирішуються на папері, за місяці до першого кабелю. Це найдешевший момент узятися за інтеграцію, і зазвичай єдиний, коли вона не коштує нічого понад проєкт.
Пізніше вона коштує стіни. Дорогі несподіванки завжди ті самі: контур, який треба ділити, коли кабель уже в штробі, і місце під клавішу, до якого ніхто не підвів лінію.
Стадія концепції та планування
Приміщення та задум освітлення ще формуються. Ми повертаємо групування контурів і позиції керування до того, як закладено траси. Усі рішення лишаються за проєктувальником.
Найдешевший момент · без надбавкиСтадія проєкту
План освітлення вже готовий. Ми працюємо з ним як є і беремо позиції світильників просто з креслення.
Звичайна точка входуКреслення вже затверджені
Теж робочий варіант. Позиції розставляємо вручну, і ці години стоять у кошторисі окремим рядком з ціною ще до початку робіт.
Рахується, а не відхиляєтьсяМи працюємо з вашими кресленнями. Перемальовувати щось під себе не просимо і власних архітектурних креслень не випускаємо.
Під час проєктування ми розносимо освітлення по контурах і нумеруємо їх. Ця нумерація повертається до вас у документації: той самий номер стоїть на бирці в щиті, у кабельному журналі та на панелі керування.
- Що ми читаємо
- План освітлення, плани поверхів, котельня, електричні аркуші
- Що повертаємо
- Таблицю входів-виходів, план клемників, кабельний журнал, правила маркування, специфікацію
- Чого не просимо ніколи
- Перемальовування, власний формат файлів, ексклюзивність
Обсяг і ціна
Три тарифи з відкритими межами.
Ми друкуємо межі, бо без них фіксована ціна — просто обіцянка. Будинок, який виходить за межу, переходить у наступний тариф або отримує доплату за контур. Порахуємо й погодимо до початку робіт.
| Starter | Core | Full | |
|---|---|---|---|
| Контури освітлення | до 24 | до 40 | до 48 |
| Димерні канали | до 6 | до 12 | до 16 |
| Зони опалення / охолодження | — | до 12 | до 16 |
| Вентиляційна установка | — | 1 установка | 1 установка |
| Тепловий насос і котельня | — | — | 1 вузол |
| Панель на плані будинку | Так | Так | Так |
| Моніторинг насосів і контурів | — | — | Так |
| Приміщень на плані | до 10 | до 14 | до 16 |
Ціну в межах тарифу ми називаємо один раз, після обстеження і з погодженого письмового обсягу. Опції рахуються окремо й беруться лише за бажанням: моторизовані штори та жалюзі (за привід), ворота й гаражні двері (за одиницю), контури або зони понад межу тарифу, другий контролер для великого будинку.
Хто що робить
Один комплект документів на всіх.
Кожен рядок нижче названо в кошторисі. Так ніхто не приїздить на об'єкт у впевненості, що його половину роботи зробив хтось інший.
| Робота | Хто відповідає |
|---|---|
| Креслення, планування та проєктний задум | Проєктне бюро / архітектор |
| Підбір обладнання, таблиця входів-виходів, план щита та клемників, кабельний журнал | Інтеграція — ми |
| Прокладання кабелів, збирання щита, підключення, електротехнічна сертифікація | Електромонтажна бригада |
| Постачання та монтаж світильників, приводів, клапанів, колекторів, обладнання котельні | Постачальник обладнання |
| Холодильні контури, газ, пристрої безпеки, налаштування, що впливають на гарантію | Виробник або його сервіс |
| Конфігурація контролера, панелі керування, інтеграції | Інтеграція — ми |
| Поконтурна перевірка та акт приймання | Інтеграція — ми, у присутності монтажників |
| Структуровані мережі поза портом контролера | Мережевий підрядник |
Електромонтаж виконує бригада, яка працює на об'єкті. Документація написана так, щоб за нею могла будувати будь-яка кваліфікована бригада: архітектор закладає рішення, не чекаючи на нас, а будинок не прив'язаний до однієї пари рук. Силової проводки ми не торкаємося на жодному проєкті.
Поза обсягом у будь-якому тарифі
Сигналізація, пожежна, камери, медіа
Охоронні, протипожежні та розважальні системи. Можливість інтеграції з наявним обладнанням треба спершу дослідити.
Енерготрейдинг
Свідомо поза продуктом. Тягне за собою залежність від хмари, якої ця архітектура уникає.
Усе, додане після заморожування
Нові приміщення, пристрої чи сценарії рахуються як зміна. Це те, що тримає початкову ціну на місці.
Як насправді йде проєкт
Вісім етапів. На кожному є рубіж.
Оцінка здійсненності
Чи підходить це взагалі, який тариф, який ціновий діапазон.
Рубіж · ми подивилися креслення й підтвердили, що проєкт нам підходить
Збір вимог
Обстеження об'єкта, реєстр креслень, перший чорновий опис.
Рубіж · власник підписує протокол вимог
Проєктування та підбір
Специфікація, топологія шини, концепція щита, кошторис.
Рубіж · проєкт заморожено
Документація для електриків
Таблиця входів-виходів, план клемників, кабельний журнал, правила маркування.
Рубіж · бригада підтверджує, що може будувати за цим сама
Закупівля та стендове складання
Контролер готуємо та перевіряємо на симуляторі обладнання ще до того, як він потрапить у будинок.
Рубіж · конфігурація проходить перевірку поза об'єктом
Пусконалагодження на об'єкті
Кожен контур, зона, клапан і датчик звірені з кресленнями.
Рубіж · поконтурний протокол закрито, тест автономності пройдено
Конфігурація та передача
Панелі керування, навчання, пакет документації, доступи.
Рубіж · власник підписує акт приймання
Підтримка
Підключення до плану обслуговування, якщо він потрібен, моніторинг, щомісячний звіт.
Рубіж · моніторинг сім днів поспіль показує справність
Потім, якщо потрібно
План обслуговування з прописаним часом відновлення.
Розпливчаста підписка — перше, від чого відмовляються. Тому ця каже прямо, що робить. Два незалежні шляхи моніторингу, жоден з яких не залежить від справності самого будинку. Щонічні зашифровані резервні копії поза об'єктом. Щокварталу ми відпрацьовуємо відновлення на реальному залізі — числа нижче взяті з цих перевірок.
Standard
3 дніДо повного відновленняМоніторинг, перевірені копії, оновлення за етапами, сезонний огляд, щомісячний звіт.
Plus
24 годиниДо повного відновленняУсе, що в Standard, зі швидшою ціллю реакції в погоджені години.
Critical
4 годиниДо повного відновленняДля зимового опалення. Потрібен запасний контролер на об'єкті. Пропонуємо лише там, де тест автономності пройдено при пусконалагодженні.
Що не покриває: нові приміщення, нові пристрої, нові сценарії та будь-які зміни обсягу. Їх рахуємо окремо, щоб абонплата лишалася передбачуваною.
Запитання, яке ставить кожен серйозний замовник
«А якщо ви припините цим займатися?»
Встановлена система працює незалежно від постачальника. Уся керуюча логіка міститься у власному обладнанні замовника. Якщо постачальник припиняє надавати послуги, система продовжує працювати; замовник зберігає повний адміністративний доступ, повну копію конфігурації та документацію, необхідну для того, щоб роботу перебрав інший інтегратор.
- →Адміністративні доступи передаються при прийманні. Ми не тримаємо їх у себе як важіль.
- →Повна копія конфігурації у читабельних файлах. Увесь опис вашого будинку лишається вам.
- →Пакет документації підтримується в актуальному стані. Написаний так, щоб інший інтегратор перебрав роботу без дзвінків нам.
- →У контурі керування немає хмарного акаунта. Немає чого відключати.
Поширені запитання
Те, про що питають до підписання договору.
Що буде, якщо зникне інтернет?
З будинком — нічого. Світло, опалення, охолодження, вентиляція та гаряча вода керуються контролерами в щиті й не залежать ні від інтернету, ні від хмари. Історія показників теж пишеться локально, на самому контролері, і не переривається. Зникає лише доступ до панелі ззовні.
Чому дріт, а не бездротові пристрої?
У дроту не сідають батарейки, він не ділить ефір із сусідським Wi-Fi і не губить команду тоді, коли вона найбільше потрібна. Логіка живе в одному щиті, а не в десятках пристроїв по стінах, кожен з яких оновлюється і ламається окремо.
Ціна цього рішення — кабель треба закласти ще на будівництві. Тому розділ «коли починати» стоїть так високо.
Чи можна розширити систему пізніше?
Так. Контролери серії Atom модульні, тож додати зону, контур чи пристрій — це налаштування в межах наявної системи.
Розширення рахуємо як окрему зміну з власною ціною. Це те, що тримає початкову ціну на місці.
Кому належить конфігурація та доступи?
Власникові будинку. При прийманні ви отримуєте адміністративні доступи та повну копію конфігурації у читабельних файлах. Документація написана так, щоб роботу міг перебрати інший інтегратор. Це пункт договору, а не обіцянка на словах.
Чи обов'язкова абонплата?
Ні. Будинок повноцінно працює без плану обслуговування. План докуповує моніторинг, резервні копії, оновлення та звітність — не працездатність.
Скільки часу це займає?
Проєктна частина йде паралельно з будівництвом і не додає часу, якщо почати на етапі креслень. Монтаж бригада виконує у своєму графіку. Наші власні контактні етапи — стендова підготовка контролера та пусконалагодження на місці.
В один момент ми тримаємо в пусконалагодженні лише один об'єкт. Це свідоме обмеження: шостий і сьомий етапи потребують суцільної уваги. Ми радше назвемо чесну дату, ніж зірвемо зручну.
Чи можна подивитися, як це працює?
Так, і це найкращий аргумент із усіх. Референсний об'єкт — звичайний приватний будинок, де система працює місяцями. Можна понатискати клавіші, відкрити план, вимкнути контролер і подивитися, що опалення працює далі.
